JW7112
- 品牌: 杰華特 JoulWatt
- 封裝: SOT23-6
- 產品類別: 線性電源
- 主要規格參數
- 規格書&資料
- 類似產品
產品描述
JW®7112是一款小型，低RON，信號通道配電開關，具有可控的導通壓擺率。該器件內置一個N溝道MOSFET，可在2.8V至16V的輸入電壓范圍內工作，并可支持最大3A的連續電流。外部可編程上升時間控制有助于最大限度地減少啟動期間的輸入浪涌電流。
該開關的寬輸入電壓范圍使JW7112成為多種不同電壓軌的通用解決方案。 EN引腳控制每個JW7112配電開關的ON / OFF，因此一個DC / DC轉換器可以提供多種要求的電源，并最大限度地提高總功率效率。 JW7112提供完整的保護解決方案，包括限流保護，短路保護（SCP），過溫保護（OTP）和欠壓鎖定保護（UVLO）。該器件通過外部電阻提供可編程限流閾值。
JW7112集成了一個50Ω下拉電阻，可在開關關閉時快速輸出放電。
產品特點
1. 2.8V至18V工作輸入范圍
2.50mΩOn電阻
3.低150μA靜態電流
4.低關斷電流：<10μA
5.開/關控制
6.可編程輸出電流限制
7.可配置的輸出電壓上升時間
8.短路期間的恒定電流
9.過溫保護
10.在電壓鎖定保護下快速輸出放電
產品參數
1. 輸入電壓：2.8V~1V
2.輸出電壓：Vin
3.電流限制：3A（典型值）

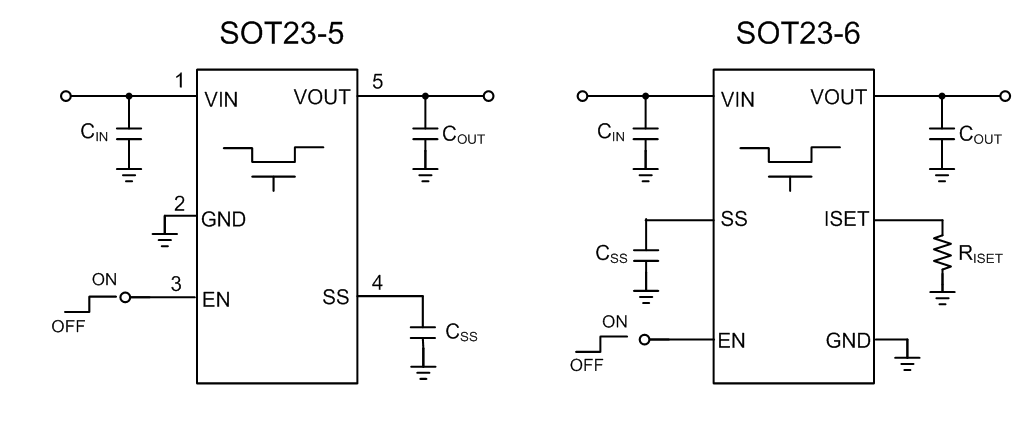

產品電路示意圖
JW®7112是一款小型，低RON，信號通道配電開關，具有可控的導通壓擺率。該器件內置一個N溝道MOSFET，可在2.8V至16V的輸入電壓范圍內工作，并可支持最大3A的連續電流。外部可編程上升時間控制有助于最大限度地減少啟動期間的輸入浪涌電流。
該開關的寬輸入電壓范圍使JW7112成為多種不同電壓軌的通用解決方案。 EN引腳控制每個JW7112配電開關的ON / OFF，因此一個DC / DC轉換器可以提供多種要求的電源，并最大限度地提高總功率效率。 JW7112提供完整的保護解決方案，包括限流保護，短路保護（SCP），過溫保護（OTP）和欠壓鎖定保護（UVLO）。該器件通過外部電阻提供可編程限流閾值。
JW7112集成了一個50Ω下拉電阻，可在開關關閉時快速輸出放電。
產品特點
1. 2.8V至18V工作輸入范圍
2.50mΩOn電阻
3.低150μA靜態電流
4.低關斷電流：<10μA
5.開/關控制
6.可編程輸出電流限制
7.可配置的輸出電壓上升時間
8.短路期間的恒定電流
9.過溫保護
10.在電壓鎖定保護下快速輸出放電
產品參數
1. 輸入電壓：2.8V~1V
2.輸出電壓：Vin
3.電流限制：3A（典型值）
產品電路示意圖
