JW3655A
- 品牌: 杰華特 JoulWatt
- 封裝:
- 產品類別: 電池管理系統
- 主要規格參數
- 規格書&資料
- 類似產品
產品描述
JW®3655A是一款針對HVDC快速充電系統的降壓升壓轉換器。JW3655A支持1至3節鋰離子電池，完全充電電壓和充電電流可通過外部電阻編程。
JW3655A采用H橋?qū)崿F(xiàn)降壓升壓轉換器。 集成的低RDS（on）MOSFET可最大限度地減少物理占用空間，最大限度地提高充電效率。 內置環路補償簡化了電路和設計。 PFM用于在輕負載電流下保持高效率。JW3655A通過熱保護和電池欠壓鎖定保證了堅固性。
產品特點
1.集成低RDS（on）功率MOSFET
2.寬輸入范圍：4.2V-20.0V，支持1to3電池充電
3.完全充電電壓：通過外部電阻為1.2V-20.0V或可通過BATFB引腳選擇
JW3655A（4.2V / cell）/ JW3655A-1（4.35V / cell）
4.高效降壓 - 升壓轉換
5. 450kHz開關頻率
6.可編程充電電流，最高3A
7.靜態電流：<60uA
8.集成電池短路保護
9.集成熱保護
10. QFN3 * 4封裝
產品參數
1.輸入電壓：4.2-20V
2.滿充電壓：1.2-20V
3.高達3A充電電流

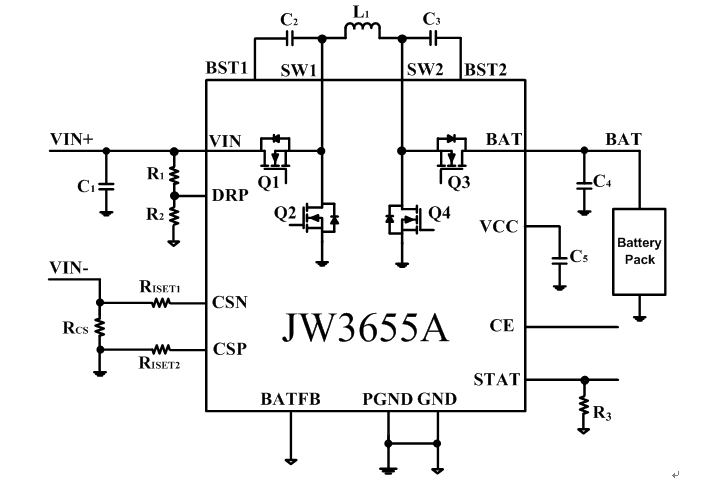

產品電路示意圖
JW®3655A是一款針對HVDC快速充電系統的降壓升壓轉換器。JW3655A支持1至3節鋰離子電池，完全充電電壓和充電電流可通過外部電阻編程。
JW3655A采用H橋?qū)崿F(xiàn)降壓升壓轉換器。 集成的低RDS（on）MOSFET可最大限度地減少物理占用空間，最大限度地提高充電效率。 內置環路補償簡化了電路和設計。 PFM用于在輕負載電流下保持高效率。JW3655A通過熱保護和電池欠壓鎖定保證了堅固性。
產品特點
1.集成低RDS（on）功率MOSFET
2.寬輸入范圍：4.2V-20.0V，支持1to3電池充電
3.完全充電電壓：通過外部電阻為1.2V-20.0V或可通過BATFB引腳選擇
JW3655A（4.2V / cell）/ JW3655A-1（4.35V / cell）
4.高效降壓 - 升壓轉換
5. 450kHz開關頻率
6.可編程充電電流，最高3A
7.靜態電流：<60uA
8.集成電池短路保護
9.集成熱保護
10. QFN3 * 4封裝
產品參數
1.輸入電壓：4.2-20V
2.滿充電壓：1.2-20V
3.高達3A充電電流
產品電路示意圖
