JW3317
- 品牌: 杰華特 JoulWatt
- 封裝:
- 產品類別: 電池管理系統
- 主要規格參數
- 規格書&資料
- 類似產品
產品描述
JW®3317 系列是專業的5/6/7 節可充電電池保護芯片，具有高集成度的特點，適用于電動工具，電動自行車以及UPS 后備電源等。JW3317通過檢測各節電池的電壓、充放電電流以及環境溫度等信息實現電池過充、過放、放電過電流、短路、充電過電流、溫度保護等保護功能，通過外置電容來調節放電過電流保護延時。JW3317 可以實現多個芯片級聯，對8節或8 節以上電池包進行保護。
產品特點
1.純硬件實時采樣保護，60V高壓工藝穩定可靠
2.單芯片支持5/6/7串電池組
3.支持三元電池和磷酸鐵鋰電池應用，過充閾值在3.55~3.9,4.1~4.4V區間內修調可選，高精度檢測
4. 充電過流保護和三級放電過流保護
5. 外接NTC可實現2路過溫保護和低溫保護
6. 電池斷線保護
7. 多顆芯片級聯使用，保護10串以上電池
8. 低工作電流20uA，低休眠功耗12uA
產品參數
1.適用于總壓在8-60V的鋰電池PACK
2. 適用于電池節數：5/6/7 Cells
3 .溫度監控通道：2路
4. 低邊NMOS驅動輸出高電平：12V

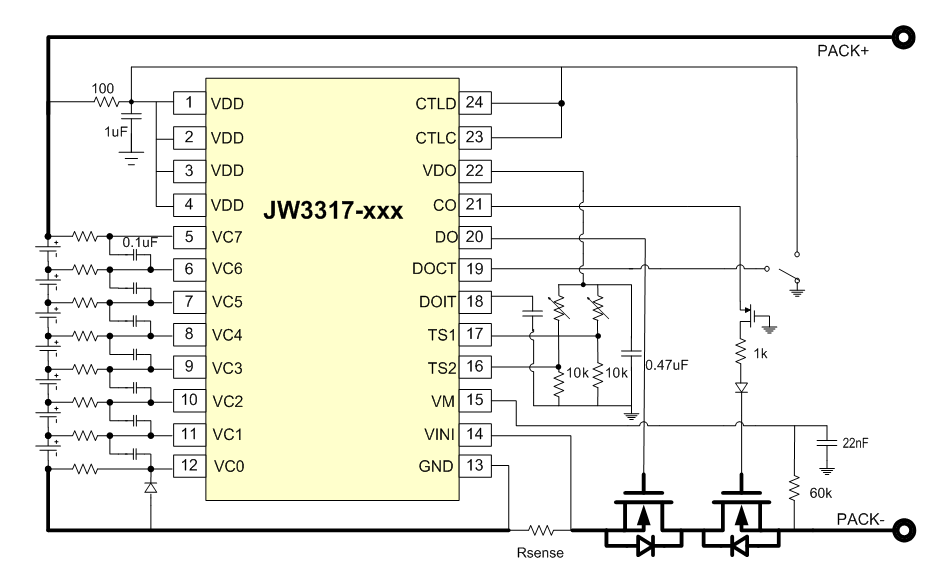

產品電路示意圖
JW®3317 系列是專業的5/6/7 節可充電電池保護芯片，具有高集成度的特點，適用于電動工具，電動自行車以及UPS 后備電源等。JW3317通過檢測各節電池的電壓、充放電電流以及環境溫度等信息實現電池過充、過放、放電過電流、短路、充電過電流、溫度保護等保護功能，通過外置電容來調節放電過電流保護延時。JW3317 可以實現多個芯片級聯，對8節或8 節以上電池包進行保護。
產品特點
1.純硬件實時采樣保護，60V高壓工藝穩定可靠
2.單芯片支持5/6/7串電池組
3.支持三元電池和磷酸鐵鋰電池應用，過充閾值在3.55~3.9,4.1~4.4V區間內修調可選，高精度檢測
4. 充電過流保護和三級放電過流保護
5. 外接NTC可實現2路過溫保護和低溫保護
6. 電池斷線保護
7. 多顆芯片級聯使用，保護10串以上電池
8. 低工作電流20uA，低休眠功耗12uA
產品參數
1.適用于總壓在8-60V的鋰電池PACK
2. 適用于電池節數：5/6/7 Cells
3 .溫度監控通道：2路
4. 低邊NMOS驅動輸出高電平：12V
產品電路示意圖
