JW7805
- 品牌: 杰華特 JoulWatt
- 封裝: DFN1X1-4/SOT23-5
- 產品類別: LDO
- 主要規格參數
- 規格書&資料
- 類似產品
產品描述
JW®7805是一款低噪聲低壓差（LDO）穩壓器，具有1.8V至5.5V的使能功能。 它提供高達300mA的輸出電流，并在小型化封裝中提供低功耗操作。 JW7805支持固定輸出電壓0.9V，1.0V，1.05V，1.1V，1.2V，1.3V，1.35V，1.5V，1.8V，1.85V，2.1V，2.2V，2.3V，2.5V，2.6V， 2.7V，2.8V，2.85V，2.9V，3.0V，3.1V，3.3V，3.6V，4.2V，4.4V和5.0V。
低靜態電流低至6uA，幾乎為零的禁用電流，是電池設備供電的理想選擇。 JW7805的低輸出噪聲和高PSRR也對射頻系統友好。
產品特點
1.空載時6uA接地電流
2. 1.8V至5.5V工作輸入電壓
3. 1kHz時PSRR = 75dB
4. 300mA輸出電流
5.±2％輸出電壓精度
6.低禁用電流
7.低壓差：
當VOUT = 0.9V時，在20mA時為0.84V（典型值）
8.電流限制保護
9.過溫保護
10.輸出電壓放電
11.采用SOT23-5，DFN1X1-4封裝
產品參數
1.輸入電壓：1.8V~5.5V
2.輸出電壓：0.9V~5V
3.輸出電流：300mA
4.供電電流：6uA

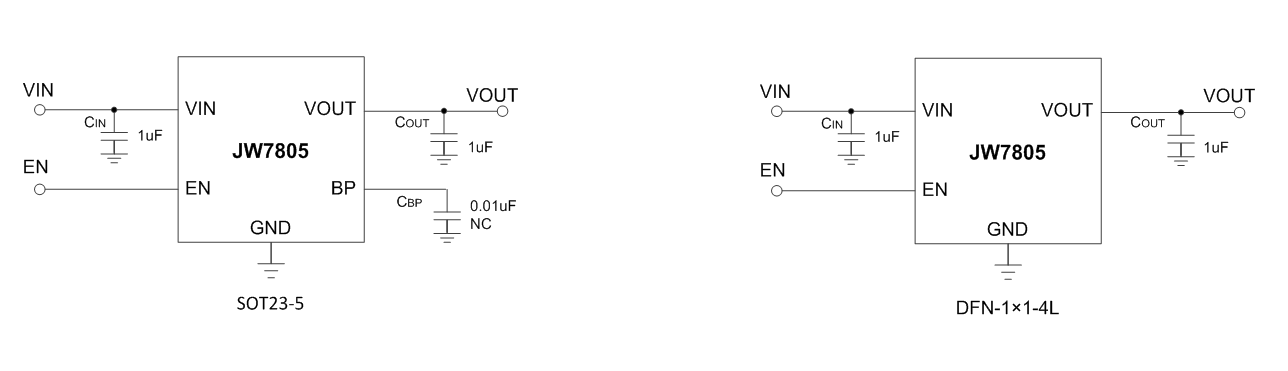

產品電路示意圖
JW®7805是一款低噪聲低壓差（LDO）穩壓器，具有1.8V至5.5V的使能功能。 它提供高達300mA的輸出電流，并在小型化封裝中提供低功耗操作。 JW7805支持固定輸出電壓0.9V，1.0V，1.05V，1.1V，1.2V，1.3V，1.35V，1.5V，1.8V，1.85V，2.1V，2.2V，2.3V，2.5V，2.6V， 2.7V，2.8V，2.85V，2.9V，3.0V，3.1V，3.3V，3.6V，4.2V，4.4V和5.0V。
低靜態電流低至6uA，幾乎為零的禁用電流，是電池設備供電的理想選擇。 JW7805的低輸出噪聲和高PSRR也對射頻系統友好。
產品特點
1.空載時6uA接地電流
2. 1.8V至5.5V工作輸入電壓
3. 1kHz時PSRR = 75dB
4. 300mA輸出電流
5.±2％輸出電壓精度
6.低禁用電流
7.低壓差：
當VOUT = 0.9V時，在20mA時為0.84V（典型值）
8.電流限制保護
9.過溫保護
10.輸出電壓放電
11.采用SOT23-5，DFN1X1-4封裝
產品參數
1.輸入電壓：1.8V~5.5V
2.輸出電壓：0.9V~5V
3.輸出電流：300mA
4.供電電流：6uA
產品電路示意圖
