JW1130H
- 品牌: 杰華特 JoulWatt
- 封裝: ESOP8 / SOT23-6
- 產品類別: DCDC
- 主要規格參數
- 規格書&資料
- 類似產品
產品描述
JW®1130H是一個單片集成的電流模式控制的LED驅動器，支持模擬調光和PWM調光。
采用高壓側LED電流檢測模式， JW1130H可以配置成Buck、boost、buck-boost拓撲以滿足不同規格LED驅動的需要。
內部集成的44V/2A N-MOSFET確保芯片高效率運行。輕載時, JW1130H通過降低頻率以維持高效率。JW1130H芯片集成SW過壓鎖定保護，有效實現LED開路保護；集成過溫保護，增強芯片的可靠性。
JW1130H提供SOT23-6和ESOP8 兩種封裝，所需外圍元器件簡單，成本低。
產品特點
1. 4.6V ~ 44V 輸入電壓
輸出2A 峰值開關電流
2. 模擬調光和PWM調光
3. 恒關斷時間控制
4. SW 過壓鎖定保護
5. 過溫保護
6. SOT23-6和 ESOP8封裝
輸出2A 峰值開關電流
2. 模擬調光和PWM調光
3. 恒關斷時間控制
4. SW 過壓鎖定保護
5. 過溫保護
6. SOT23-6和 ESOP8封裝
產品參數
1. 輸入電壓: 4.6~36V
2. 輸出電流 : 0 to 1.5A
3. 效率: up to 92%

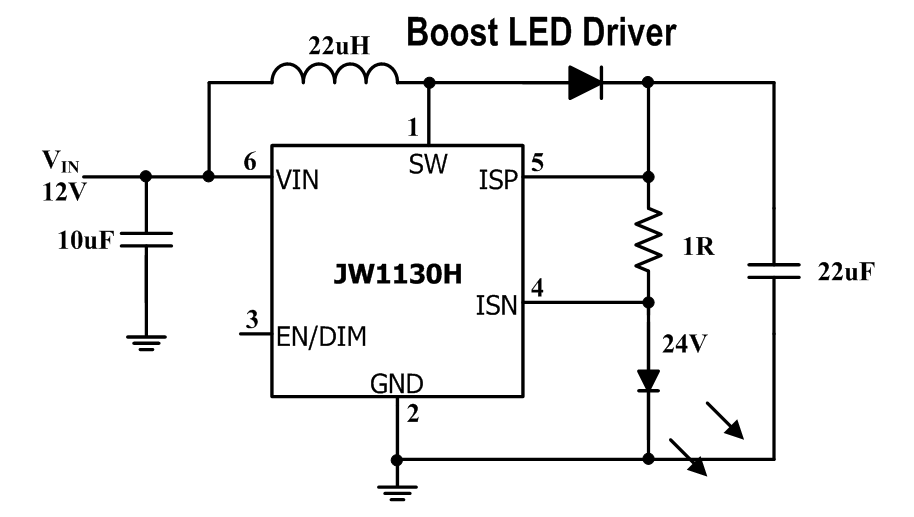

產品電路示意圖
