JW3313S-XXX
- 品牌: 杰華特 JoulWatt
- 封裝: SOP8
- 產品類別: 電池管理系統
- 主要規格參數
- 規格書&資料
- 類似產品
產品描述
JW®3313S 是一款適用于 3 串可充電鋰離子電池組的低功耗電池保護 IC。
JW3313S集成高精度電壓檢測，實現過充、過放、過流、斷線檢測等多重保護功能。
JW3313S集成高精度電壓檢測，實現過充、過放、過流、斷線檢測等多重保護功能。
產品特點
輸入電壓高達 30V
每個電池的高精度電壓檢測
- 過充電檢測電壓VOC：
- 3.65V, 3.85V, 4.2~4.375V (25mV 步進)
- ±25mV (25℃)
- 過充電釋放滯后VOCRH：
- 0.1~0.4V (100mV 步進)
- 過放電檢測電壓VOD：
- 2.0V、2.3V、2.5V、2.7V
- ±80mV (25℃)
- 過放電釋放滯后 VODRH：
- 0.3~0.7V (200mV 步進)
三步放電過電流檢測：
- 第一次檢測電壓VDOI1：
- 50~150mV (25mV 步進) ±10mV
- 第 2 次檢測電壓 VDOI2：
- 2VDOI1 ±20mV
- 短路檢測電壓VSHT：
- 0.4V ±50mV
每個電池的高精度電壓檢測
- 過充電檢測電壓VOC：
- 3.65V, 3.85V, 4.2~4.375V (25mV 步進)
- ±25mV (25℃)
- 過充電釋放滯后VOCRH：
- 0.1~0.4V (100mV 步進)
- 過放電檢測電壓VOD：
- 2.0V、2.3V、2.5V、2.7V
- ±80mV (25℃)
- 過放電釋放滯后 VODRH：
- 0.3~0.7V (200mV 步進)
三步放電過電流檢測：
- 第一次檢測電壓VDOI1：
- 50~150mV (25mV 步進) ±10mV
- 第 2 次檢測電壓 VDOI2：
- 2VDOI1 ±20mV
- 短路檢測電壓VSHT：
- 0.4V ±50mV
產品參數
SOP8封裝

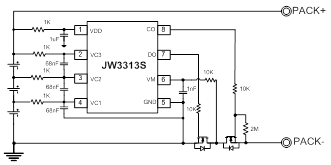

產品電路示意圖
