杰華特JWH5086
- 品牌: 杰華特 JoulWatt
- 封裝: QFN3x4-21
- 產品類別: DCDC
- 主要規格參數
- 規格書&資料
- 類似產品
產品描述
JW®H5086A 是一款基于 I2 架構的單片降壓開關穩壓器，可實現快速瞬態響應。 JWH5086A 在 2.7V~16V 的輸入范圍內工作，通過兩個集成的 N 溝道 MOSFET 提供 16A 的連續輸出電流。
產品特點
2.7V 至 16V 工作輸入范圍，外部 3.3V VCC 偏置
4V 至 16V 工作輸入范圍，內部偏置或外部 3.3V VCC 偏置
16A輸出電流
差分輸出電壓遠程感應
可編程精確電流限制水平
±0.5% 參考電壓在 0℃ 至 +70℃ 結溫范圍內
FCCM操作模式
電源良好指示燈
可編程軟啟動時間
可選擇的開關頻率為 700kHz、800kHz 和 1000kHz
輸出放電功能
非鎖存 OCP、UVP、OVP、UVLO
熱保護
4V 至 16V 工作輸入范圍，內部偏置或外部 3.3V VCC 偏置
16A輸出電流
差分輸出電壓遠程感應
可編程精確電流限制水平
±0.5% 參考電壓在 0℃ 至 +70℃ 結溫范圍內
FCCM操作模式
電源良好指示燈
可編程軟啟動時間
可選擇的開關頻率為 700kHz、800kHz 和 1000kHz
輸出放電功能
非鎖存 OCP、UVP、OVP、UVLO
熱保護
產品參數
16A輸出電流
可選擇的開關頻率為 700kHz、800kHz 和 1000kHz

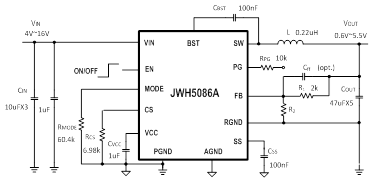

產品電路示意圖
